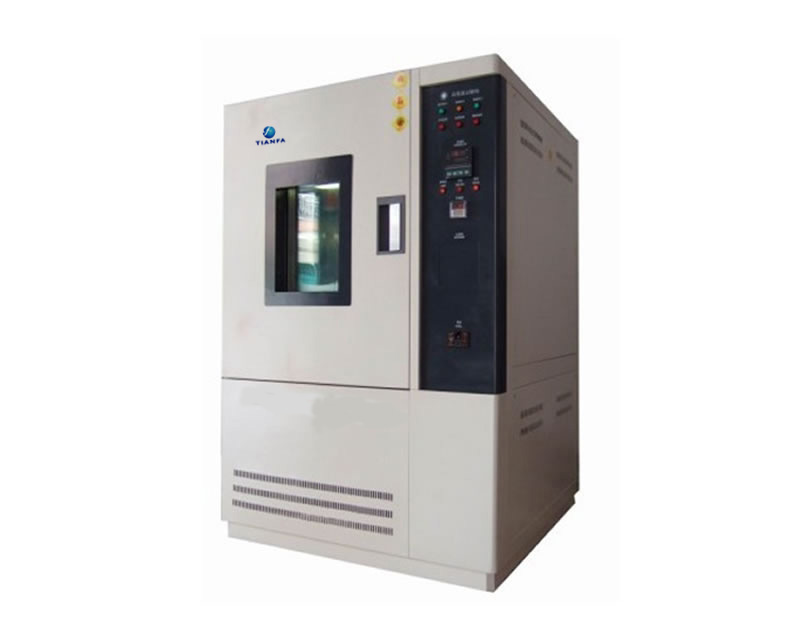

高低温试验箱




　　本设备适用于考核各种产品或材料及家用电器、仪器、仪表、元器件等电工电子、汽车、摩托车产品，在高温、低温环境条件下的适应性试验，可供各种科研机构及厂矿中心试验室做可靠性试验。

　　1、型号： GDW

　　2、工作室尺寸：450×400×500 （深×宽×高）mm

　　3、外形尺寸：约950×880×1470 （深×宽×高）mm(不含凸出部分)

　　4、温度范围：-50℃～＋150℃

　　5、温度均匀度：±2℃

　　6、温度波动度：±0.5℃

　　7、降温速率：0.7～1℃/min　（空载）

　　8、升温速率：2～3℃/min　（空载）

　　9、噪音：（dB）≤65

　　10、电源：AC380V/50Hz

1、箱体结构

　　1）箱体采用数控设备制作、工艺先进、线条流畅，美观大方

　　2）内箱材质为1.2mm厚304SUS优质不锈钢拉丝板，外箱材质为1.5mm厚优质冷轧钢板静电喷涂

　　3）内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉，隔温效果好，内箱与外箱之间门框连接为玻璃钢连接框，此连接效果好，即使在－80℃情况下，箱体外部也无出汗情况

　　4）门与门框之间采用进口密封材料及硅胶密封结构，密封、抗老化性好

　　5）采用轻压式门锁，使箱门密封性更好

　　6）箱内风道采用单循环系统，由两只长轴轴流风机，两只不锈钢多翼式离心风轮及循环风道组成，上出风、下进风箱内温度均匀，提高了空气流量，加热和冷却的能力，大幅改善了试验箱的温度均匀性

　　7）出风口为可调百叶式出风口

　　8）加热器用不锈钢瓷条式电加热器，升温快，寿命长

　　9）防凝露带导电膜中空玻璃视窗及耐高低温的照明装置，安装于箱门中部，能清晰观察到内部试验物品

2、制冷系统

　　1）做工考究的低温工艺

　　低温联接管路采用优质无氧铜管、充氮焊接、高保压防泄漏工艺以确保焊接质量；管路的长度、倾斜度、坡度及走向都经过严格的计算，以达到很佳的制冷效果；螺纹连接采用 “乐泰”厌氧胶密封，基本杜绝国产低温试验设备氟利昂泄漏现象等。

　　2）主要制冷配件

　　1. 制冷压缩机：

　　制冷系统的核心是制冷压缩机，我们选用法国“泰康”制冷压缩机。该型号压缩机制冷量大、噪音小、能耗低、效率高。能够长期、稳定、可靠的运行。大大降低了用户的使用费用，有利于降低设备的噪声，延长设备的使用寿命，提高设备使用的经济性。

　　2. 制冷蒸发器

采用中外合资“洛克”生产的翅片式蒸发器，它比一般蒸发器换热效率高30%，具有美观、小巧、热传递快等优点。

　　3. 油分离器及冷冻油

　　制冷压缩机是否有足够的合理的高质量冷冻机油，将直接影响其寿命，冷冻机油若进入制冷系统中，或者进入各换热器中将大大降低其性能。为此，系统中需设置油分离器，根据我单位一直以来使用进口油分离器的情况，进口“艾可”油分离器性能很好，日本“3GS/32H”冷冻机油性能、粘度稳定。

　　4. 采用世界制冷配件：“爱默生”电磁阀，压力控制器等。

　　3）制冷剂：采用R404A环保制冷剂，符合环保公约要求

3、测控系统

　　采用日本“富士”数显温度控制仪，精度高，控制平稳

　　1）控温仪规格：精 度：±0.1℃（显示范围）

　　2）传感器为A级Pt100铂电阻传感器，精度高，准确

　　3）解析度：±0.1℃

　　4）控制方式：热平衡调温方式

　　时间继电器采用温州“大华”LCD显示继电器，正计时，倒计时，延时范围从0.01 秒～999.9小时任意设定

4、电器控制系统

　　1）电气控制部分采用法国“施耐德”交流接触器，热继电器，质量可靠

　　2）固态继电器采用法国“施耐德”

　　3）其他元器件均为国内品牌

　　4）电气线路设计新颖，安全可靠

　　5）箱体右侧为电气控制柜，检查维修方便

5、附件

　　1）箱体左侧装φ50mm测试用电缆孔，可供客户做通电试验

　　2）箱内设有2个活动样品架，可随意调节高度

设备配置

名称	型号规格	单位	数量	制造商
外箱体	1.5mm厚A3冷轧板喷塑	套	1	扬州天发
内胆	1.2mm 304SUS优质不锈钢板	套	1	扬州天发
密封条	进口料硅橡胶密封条	KG	若干	常州“初阳”
门锁、视窗		套	1	东莞“坤龙”
风道系统	不锈钢	套	1	扬州天发
测控系统	PXR-9	只	1	日本“富士”
压缩机组		套	1	法国“泰康”
蒸发器		只	1	合资“洛克”
制冷剂	R404A	KG	若干	美国“杜邦”
瓷条式电加热器	1500W	组	2	无锡“兴达”
温度传感器	PT100	支	1	无锡“宇光“
循环电机、风机	220V	套	2	常州“恒益”
样品架	不锈钢	套	2	扬州天发
测试电缆孔	￠50mm	套	1	启东“白云”
交流接触器	LC1D0910	只	2	法国“施耐德”
中间继电器	52P	只	3	“德力西”
漏电保护器		只	1	“德力西”
固态继电器		只	2	法国“施耐德”
相序保护器		只	1	无锡“飞沪”
